powerSCOPE

Der powerSCOPE Messkoffer ist ein modulares Mess- und Automatisierungssystem zur Erfassung, Analyse und Nutzung von Energie- und Prozessdaten in Echtzeit. Im Gegensatz zu herkömmlichen Messlösungen wertet powerSCOPE Daten direkt im System aus und kann eigenständig Aktionen auslösen – ganz ohne klassische Programmierung.

Kurzübersicht

Prozessor:
64Bit, 1.2GHz, Quad-Cortex-A53
Display:
Web Remote Display
Eingänge:
8 Digital, 2 Multi, 3 Netzspannungsmessung, 4 Netzstrommessung
Ausgänge:
2 Analog, 8 Digital
Kommunikation:
SD | USB mini, LAN, WLAN, Bluetooth | Modbus-TCP, MQTT, OPC UA, REST-API, Web-Server

Vorteile

Kombination aus Energie- und Prozessmessung
Eigenständige Datenanalyse ohne Programmierung
Automatische Reaktionen auf Ereignisse
Modular, skalierbar, industrietauglich
Integriertes digitales Energiemanagement

Funktionsprinzip

1. Erfassen

Energie- & Prozessdaten in Echtzeit

Präzise und kontinuierliche Datenerfassung: powerSCOPE bildet die Basis für transparente Produktions- und Energieprozesse.

Energie-/Ressourcenersparnis, höhere Prozesssicherheit und weniger ungeplante Stillstände.

2. Verknüpfen & Auswerten

Intelligenz direkt im System

Ein zentrales Alleinstellungsmerkmal von powerSCOPE ist die integrierte, eigenständige Datenverarbeitung.

Daten werden sofort zu verwertbaren Informationen – ohne IT- oder Engineering-Aufwand.

3. Entscheiden & Handeln

Automatische Aktionen auslösen

powerSCOPE stoppt nicht bei der Analyse: Das System kann eigenständig reagieren, sobald definierte Bedingungen erfüllt sind.

Energiedaten werden direkt mit Prozessinformationen verknüpft – für ein vollständiges Verständnis des Anlagenverhaltens.

4. Visualisieren & Managen

Integriertes digitales Energiemanagement

powerSCOPE verfügt über ein voll integriertes, digitales Energiemanagement-Tool.

Energieeffizienz wird messbar, vergleichbar und dauerhaft optimierbar – ohne zusätzliche Systeme.

Varianten

powerSCOPE unterstützt unterschiedliche Hardware- und Funktionsausprägungen, ist skalierbar vom Einzelverbraucher bis zur komplexen Anlage und kombinierbar mit verschiedenen Sensor- und I/O-Modulen.

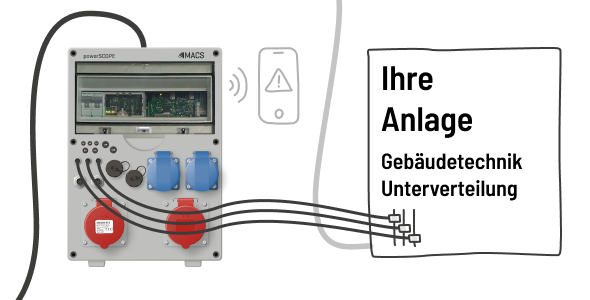

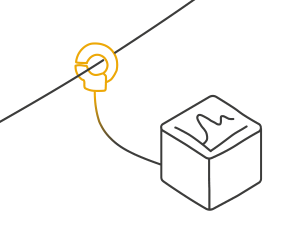

Messwandler-Variante

Betrieb mit Messwandlern in der zu messenden Anlage (bis 1 MW) – eine semi-nichtinvasive Lösung, bei der der Schaltschrank kurz geöffnet und die Sensoren aufgeschnappt werden.

Messwandler

Inline

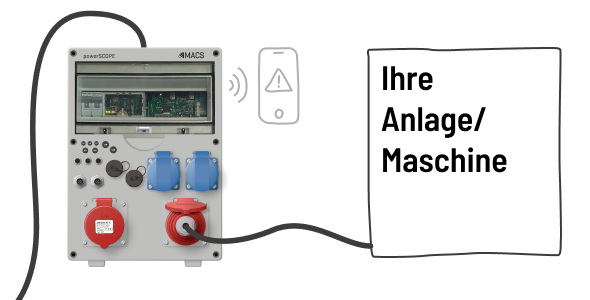

Inline-Variante

Einfügen des powerSCOPE in die Netzzuleitung der Anlage/Maschine (mit CEE-Stecker, bis 22 kW).

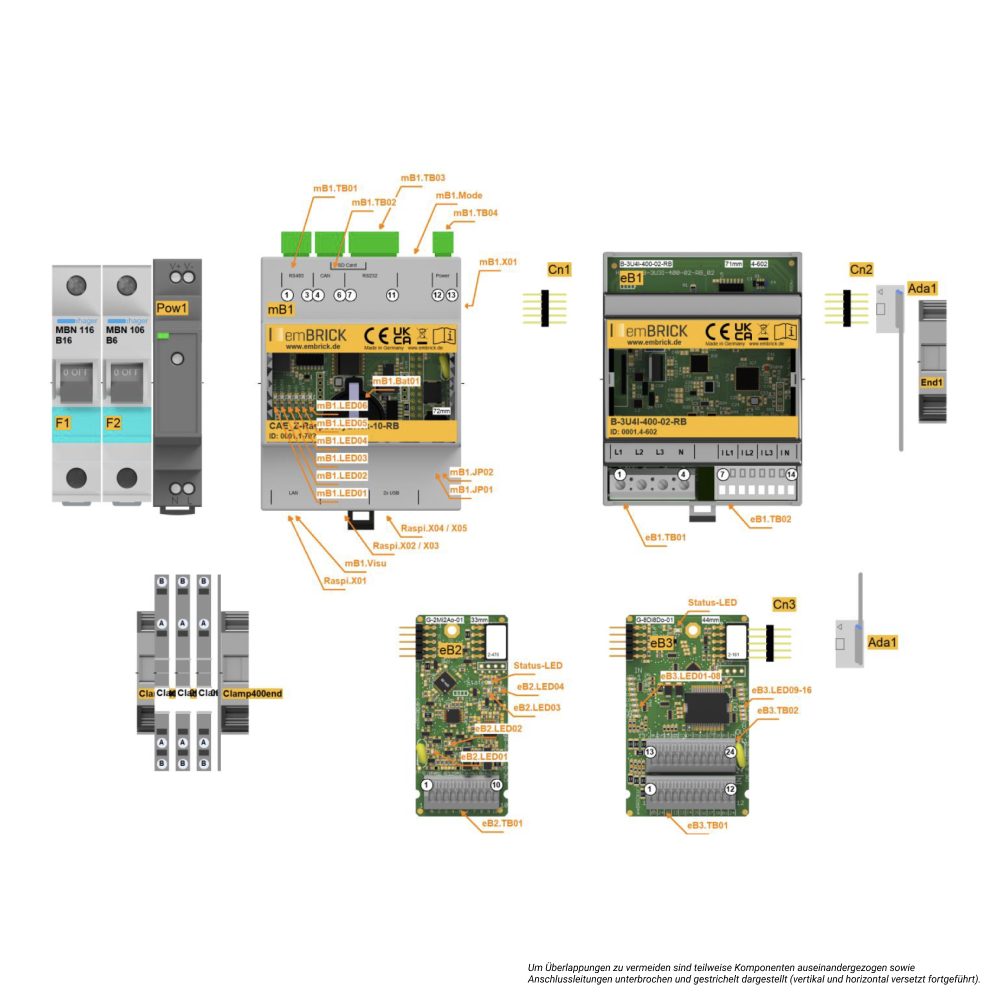

Ausstattung

Individualisierbar
Dank des modularen Aufbaus lässt sich jedes Steuergerät flexibel erweitern. Unsere I/O Bausteine bieten über 100 Modulvarianten, die sich schnell und präzise kombinieren lassen.

Eingänge

  • 8 Digitaleingänge 24V / 5mA
  • 1 Multifunktions-Eingang 0 … 10V, n-/p-schaltend, 2/3-Draht
  • 1 Multifunktions-Eingang 0 … 20mA, 0 … 10V, n-/p-schaltend, 2/3-Draht
  • 3 Netzspannungsmessung < 700Vac, gem. 0-Punkt
  • 4 Netzstrommessung für ext. Stromwandler, 2-draht, < 1A

    • Ausgänge

    Signalampel/Relais für Anlagenfreigabe

  • 2 Analogausgänge 0 … 10V
  • 8 Digitalausgänge 24V / 500mA

    • Daten & Kommunikation

    Technische Daten

    Allgemein

    Gehäusegröße:
    365mm x 260mm x 125mm
    Versorgung:
    230Vac/24Vdc, 15W
    Prozessor:
    64Bit, 1.2GHz, Quad-Cortex-A53
    Daten-Logging:
    Schutzart:
    IP44
    Messbereich:
    3-phasig, 110…690 V, 50…1000 A (16 kVA…1,2 MVA)
    Messgrößen:
    Wirk-/Blind-/Scheinleistung, Arbeit, Harmonische, Bezug/Rückspeisung
    Kanäle:
    1-4 × 3P oder 1-12 × 1P Verbraucher
    Sensoren:
    Temperatur, Position, Impulse, Frequenz, …

    Bedienung

    Display:
    Web Remote Display
    Bedienelemente:
    Sprachen:
    Deutsch, Englisch als Standard; weitere auf Anfrage

    Schnittstellen

    LAN, WLAN, 4G/5G, USB, RS485, Bluetooth

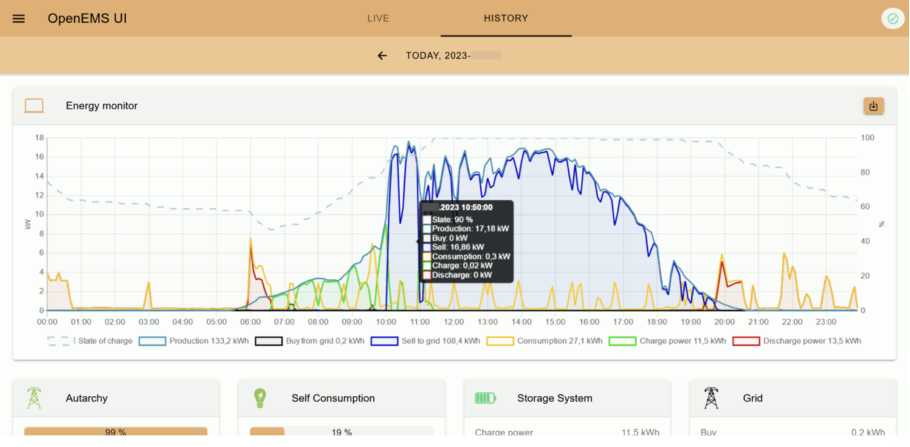

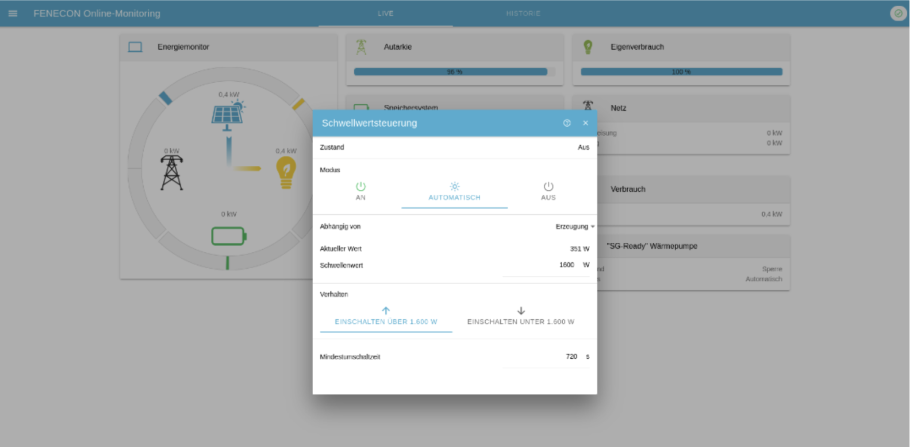

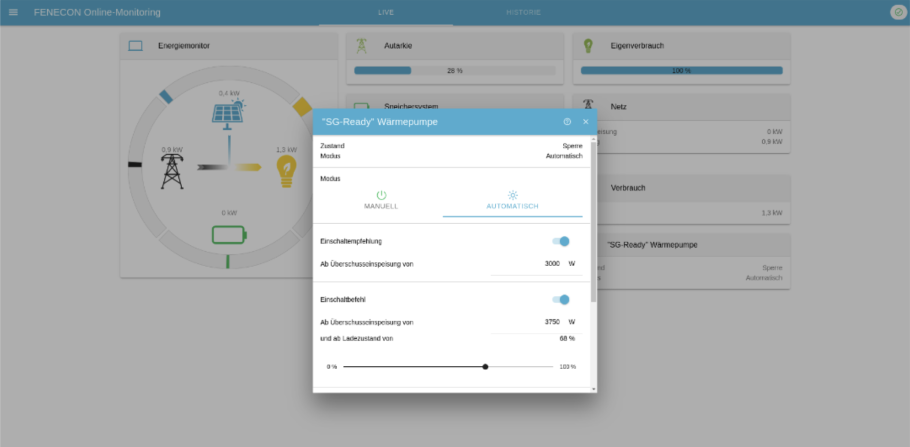

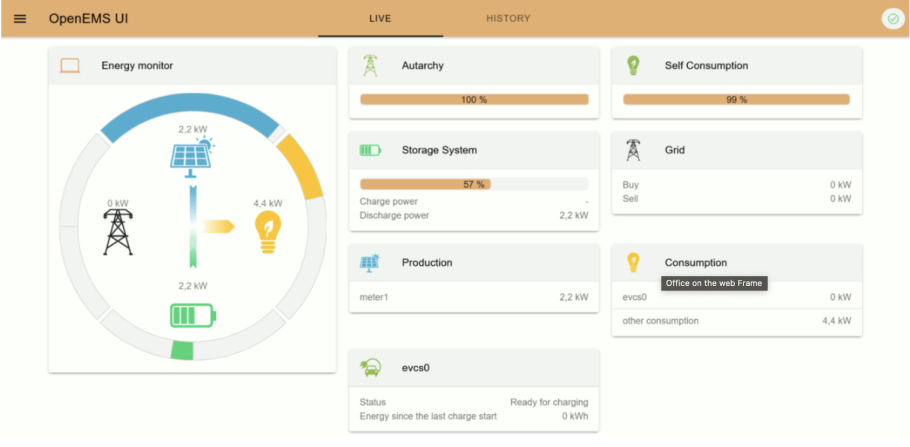

    Digitales Energiemanagement

    PowerScope ist in verschiedenen Varianten erhältlich und kann optimal an die jeweilige Anwendung angepasst werden.

    Die gewonnenen Messdaten fließen direkt in das Energiemanagement-Tool ein.
