uniCUBE

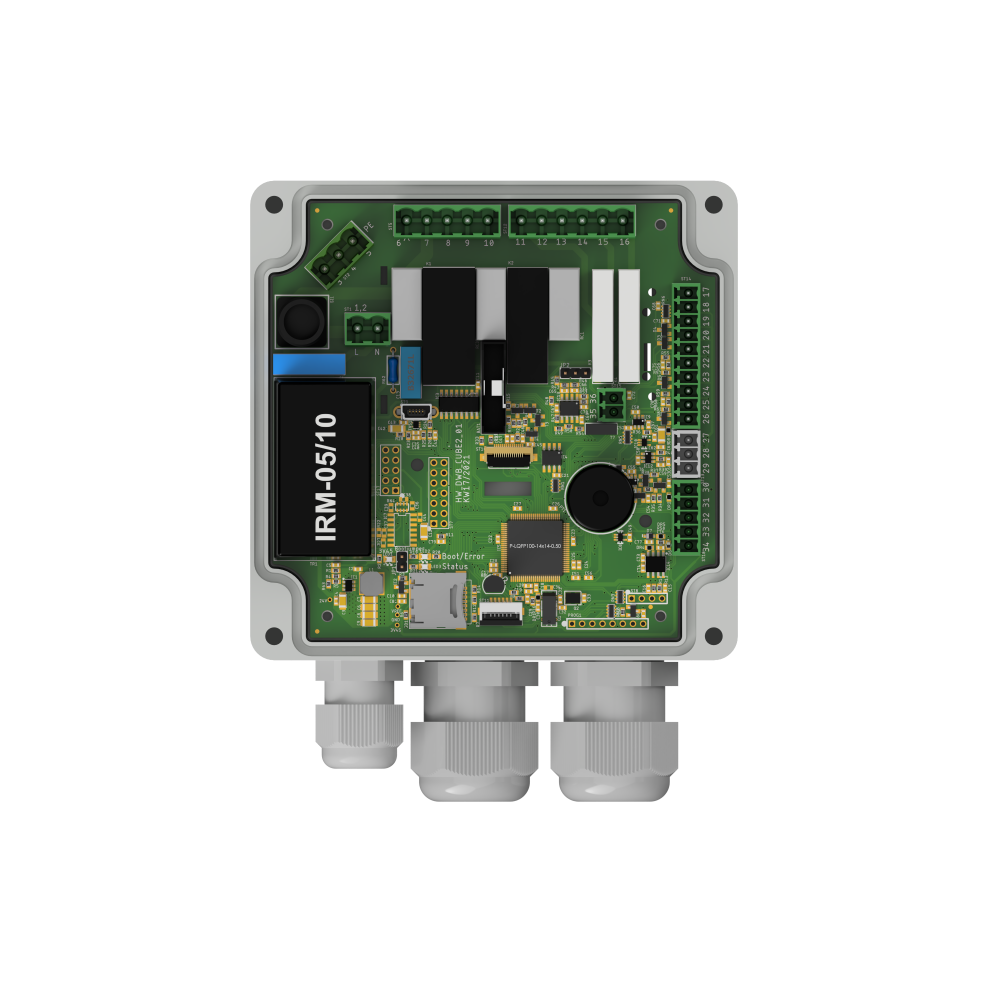

Kompakt, leistungsstark und flexibel - uniCUBE vereint alle wesentlichen Steuerungsfunktionen in einem minimalen Gehäuse. Das 2,8”‑Display, der 32‑Bit‑Prozessor und vielseitige I/O‑Optionen machen sie zur idealen Lösung für modulare Automatisierungs‑ und Überwachungsaufgaben.
Prozessor:
32Bit, 80MHz, 512kB-Flash
Display:
2,8″ LCD; vollgrafisch; farbiges Backlight
Eingänge:
2 Digital, 2 schnelle Impuls/Digital-E, 1 Multi, 1 Leitfähigkeit, 1 Temperatur
Ausgänge:
2 Relais (pot.behaftet), 2 Relais (pot.frei), 1 Multi
Kommunikation:
SD | USB mini, LAN, WLAN, Bluetooth| Modbus-TCP, MQTT, OPC UA, REST-API, Web-Server

Anwendungsfälle & Software

No-code

Das Gerät wird standardmäßig mit einer universell einsetzbaren No-code-Software ausgeliefert. Über eine grafische Benutzeroberfläche können sämtliche Ein- und Ausgänge sowie Funktionen frei konfiguriert und flexibel an den eigenen Bedarf angepasst werden.

Intro und Demo zur Neutralsoftware

Fertige Spezialanwendungen

Im Bereich Wasseraufbereitung und -management (aquaSOLUT) können Sie auf ein breites Spektrum an fertigen Spezialanwendungen zurückgreifen:

Umkehrosmose
RO
Absalzung/Dosierung
DES
Enthärter
SOFT
Doiserung/Filter
DOS
Messen & Steuern
MAC
Ultrafiltration
UF
UV-Behandlung
UV

Full-code

Die Auslieferungsvariante proBASE ermöglicht eine freie Programmierung mit CC++, radCASE, etc. …

Ausstattung

Individualisierbar
Dank des modularen Aufbaus lässt sich jedes Steuergerät flexibel erweitern. Unsere I/O Bausteine bieten über 100 Modulvarianten, die sich schnell und präzise kombinieren lassen.

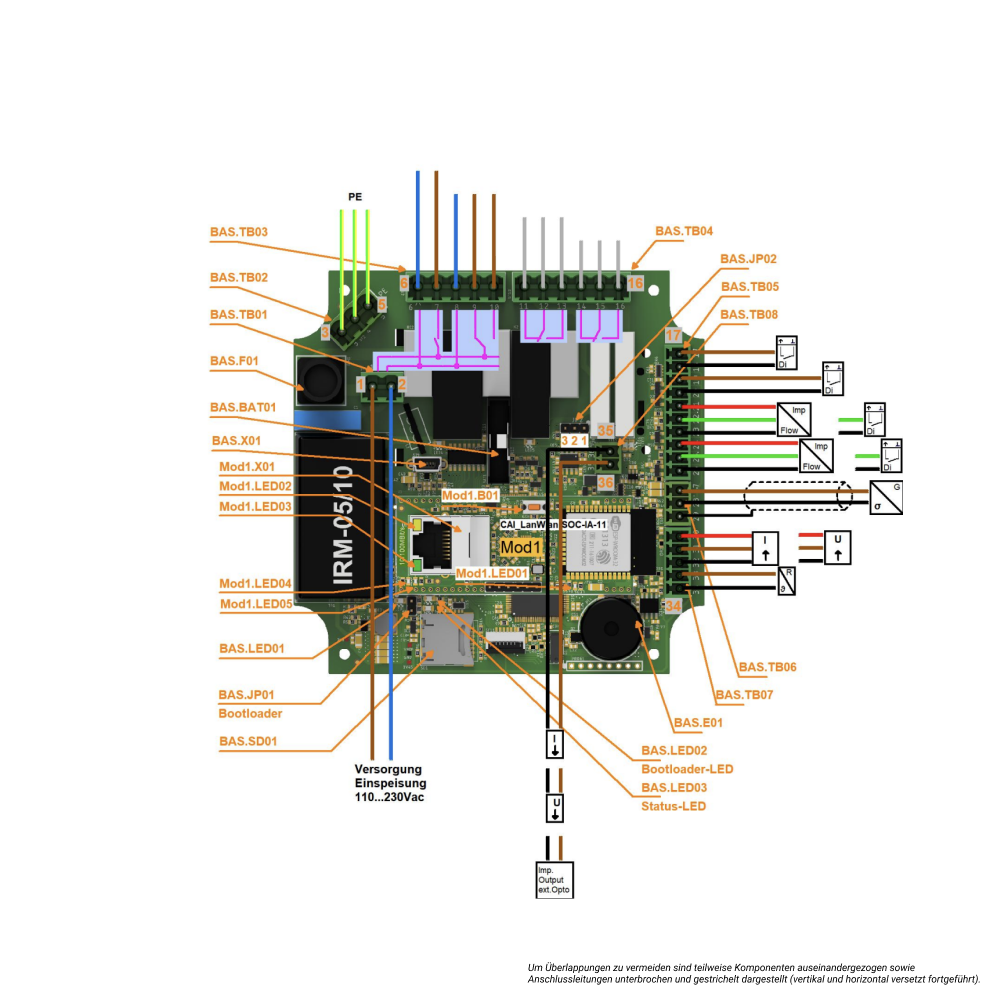

Eingänge

  • 2 Analog-Eingänge 0 … 10V
  • 4 Analog-Eingänge 0/4 … 20mA, 2/3-Draht
  • 4 Digital-Eingänge n-schaltend, 2-draht
  • 8 Digital-Eingänge 24V / 5mA
  • 1 Multi-Eingang (analog & digital) 0 … 10V, n-/p-schaltend, 2/3-Draht
  • 1 Multi-Eingang (analog & digital) 0 … 20mA, 0 … 10V, n-/p-schaltend, 2/3-Draht
  • 4 Temperatur-Eingänge (analog) PT1000, -50…350°C
  • Strommessung bis zu 10A eff.

    • Ausgänge

  • 1 Analog-Ausgang 0 … 10V
  • 1 Analog-Ausgang 0/4 … 20mA, 2/3-Draht
  • 8 Digital-Ausgänge 24V / 500mA
  • 2 Relaisausgänge (Schließer) Versorgungsschaltende Kontakte, Schließer, max. 230V AC, bis 4A
  • 1 Relaisausgänge (Schließer) Versorgungsschaltender Kontakt, Schließer, max. 230V AC, bis 5A
  • 1 Relaisausgang (Wechsler) Versorgungsschaltender Kontakt, Wechsler, max. 230V AC, bis 5A
  • 2 Relaisausgänge (Wechsler, potentialfrei) Potentialfreie Kontakte, Wechsler, max. 230V AC, bis 5A

    • Daten & Kommunikation

  • Daten-logging Integrierte SD-Karte
  • Kommunikationsschnittstellen USB mini, LAN, WLAN, Bluetooth 4.2
  • Daten-Protokolle Modbus-TCP, MQTT, OPC UA, REST-API, Web-Server für Parametrierung

    • Technische Daten

    Allgemein

    Gehäusegröße:
    122 x 120 x 57 mm
    Versorgung:
    Weitbereichsnetzteil 100 …240Vac; optional 24Vdc
    Prozessor:
    32Bit, 80MHz, 512kB-Flash
    Daten-Logging:
    auf eingebauter SD-Karte
    Schutzart:
    IP65
    Montage:
    Wandmontage

    Bedienung

    Display:
    2,8″ LCD; vollgrafisch; farbiges Backlight
    Bedienelemente:
    4 Touch-Tasten
    Sprachen:
    Deutsch, Englisch als Standard; weitere auf Anfrage

    Schnittstellen

  • SD-Karte zum Firmwareupdate, Daten-Logging, Parametrierung, Parameterdatenaustauch
  • USB zum Firmware-Update und Anschluss Service-PC-Tool
  • LAN (Ethernet) Anschluss Service-PC-Tool, Remotesteuerung, Kommunikation zum Umfeld/Cloud
  • WLAN Anschluss Service-PC-Tool, Remotesteuerung, Kommunikation zum Umfeld/Cloud
  • Mobil (GPRS/LTE) Anschluss Service-PC-Tool, Remotesteuerung, Kommunikation zum Umfeld/Cloud
  • RS485 Anschluss Service-PC-Tool, Kommunikation zum Umfeld
  • RS232 Anschluss Service-PC-Tool, Kommunikation zum Umfeld
